Podpisałeś umowę z wykonawcą, mury pną się w górę, a w projekcie architektonicznym widnieje otwór wjazdowy o standardowych wymiarach 250 × 212 cm. Wielu inwestorów zakłada, że wystarczy pozostawić wolną przestrzeń w ścianie i zamówić skrzydło. To częsty błąd generujący niepotrzebne koszty związane z kuciem nadproża lub zamawianiem drogich konstrukcji nietypowych.
W przeciwieństwie do okien, nowoczesna brama segmentowa nie jest osadzana wewnątrz otworu, lecz montowana od środka garażu bezpośrednio na ścianie wewnętrznej. Oznacza to, że sam otwór to dopiero połowa sukcesu. Sprawdź 4 kluczowe wymiary techniczne, o które musisz zadbać przed wejściem ekipy montażowej.
wysokość nadproża (przestrzeń nad wjazdem)
Nadproże to pionowy fragment ściany mierzony od górnej krawędzi otworu do sufitu garażu:

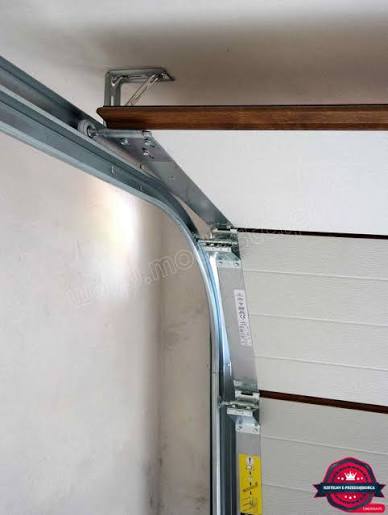

- To właśnie na nadprożu montuje się wał ze sprężynami skrętnymi oraz łuki stalowych prowadnic wprowadzających pancerz pod strop.
- Standardowa, najmniej awaryjna automatyka i napęd bramy wymaga nadproża o wysokości minimum 20–30 cm.
- Zbyt niskie nadproże (np. poniżej 15 cm) wymusza zastosowanie tzw. niskiego prowadzenia ze sprężynami naciągowymi lub skrętnymi z tyłu torowiska, co podnosi koszt zamówienia i komplikuje późniejszy serwis.
szerokość węgarków (przestrzeń po bokach)
Węgarki to odcinki ścian bocznych po prawej i lewej stronie wjazdu garażowego:
- Do ich powierzchni montowane są pionowe kątowniki stalowe z kompletem uszczelek bocznych.
- Bezpieczna, zalecana szerokość węgarka wynosi minimum 10–12 cm z każdej strony.
- Ściany węgarków muszą tworzyć jedną, idealnie równą płaszczyznę z nadprożem, być otynkowane na gładko oraz wolne od rur kanalizacyjnych, puszek elektrycznych czy liczników.

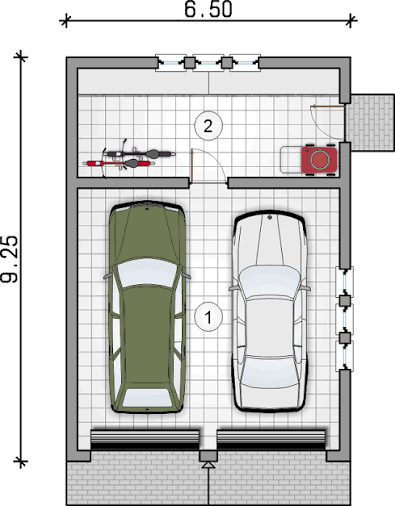

głębokość garażu i czysty sufit
Pancerz bramy po otwarciu spoczywa poziomo pod stropem, co narzuca restrykcyjne wymogi na zagospodarowanie podsufitowej strefy roboczej:
- Wymagana jest wolna przestrzeń na głębokość równą wysokości bramy z zapasem na szynę silnika (zazwyczaj 3,3–3,5 metra w głąb pomieszczenia).
- W torze pracy wózków jezdnych nie mogą biec kanały wentylacyjne, rury rekuperacji ani odpływy z łazienki na piętrze, co precyzują ogólne warunki techniczne dla budynków.
- Punkty oświetleniowe oraz podwieszane trasy kablowe zaplanuj z zachowaniem bezpiecznego odstępu od linii podwieszeń szyn jezdnych.
gotowa posadzka (poziom zero)
Pomiary wykonywane na etapie surowego chudziaka bez wyznaczonego punktu odniesienia to częsta przyczyna nieszczelności:
- Dolna uszczelka EPDM musi przylegać do równego, wypoziomowanego podłoża na całej szerokości wjazdu.
- Pancerz segmentowy wypełniony pianką poliuretanową waży od 80 kg do 130 kg – wszelkie nierówności posadzki powodują miejscowe nieszczelności wpuszczające chłód i wodę opadową.
- Zgodnie z normą bezpieczeństwa pn-en 13241 dotyczącą bram garażowych, przed złożeniem zamówienia produkcyjnego na ścianie garażu należy bezwzględnie nanieść tzw. metrówkę, czyli stały punkt odniesienia gotowej podłogi.
skonsultuj wymiary przed tynkowaniem
Najlepszym momentem na weryfikację geometrii otworu jest stan surowy otwarty. Ewentualne krzywizny muru lub braki wysokości nadproża można wtedy skorygować murarsko bez konieczności kucia świeżo położonych tynków.
